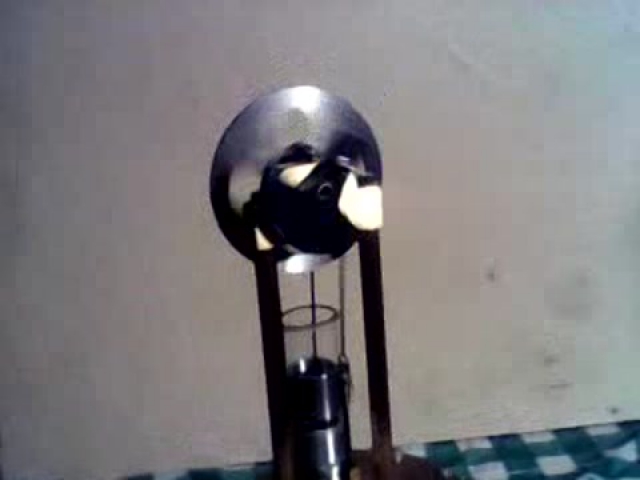

GAMMA STIRLING-MOTOROM HA7LC

A Gamma-motor működése jól kézben tartható, szerkezete jól átlátható, alkatrészei egymástól függetlenül átalakíthatók. Megépített példányom többféle hajtásmód és hengerek, dugattyúk kipróbálására adott lehetőséget. Legfőbb szempont megtervezésekor a hozzávalók könnyű beszerezhetősége valamint a gépi megmunkálási igény minimalizálása volt. Fúrás, reszelés, csiszolás és fűrészelés persze elkerülhetetlen, de esztergálást, marást nem óhajtottam alkalmazni. Jó, ha tudunk otthon keményforrasztani, nekem ez camping-gázpalackos forrasztólámpával megy. Lágyforrasztás egy rendes 100 Wattos villanypákával történt.
Alapanyagok: Macskatápos konzervdoboz 40 dekás
Sörös dobozok a kiszorítónak, acéldoboz előnyben
Bicikliküllő a kiszorító tolórúdnak
Sárgarézlemez, vagy horganyzott bádog, 1mm vastag a fedélnek és a
peremnek
Golyóscsapágyak: 6-os és 2-as tengelymérettel, 2-2 db
Üvegcső vagy sárgaréz cső kb 15-20 mm furattal, a motorhengernek,
Dugattyú alumíniumból, vagy grafitból
Gumi vagy szilikonzsinór tömítésnek, 4-5 mm-es
M3 as csavarok a fedél szereléséhez anyával,alátétekkel
Távtartó csavarokat ismeretlen,ócskavastelepen talált lomból bontottam, menetes orsóval és csavaranyákkal kiválthatóak. A lendítőkerék is valami haditechnikából való.A tengely egy alumínium függönyrúd.6 mm átmérőjű, csapágyméretre csiszolva, a főtengely ellensúlyba beragasztva. Készült 2014 karácsonyán.
